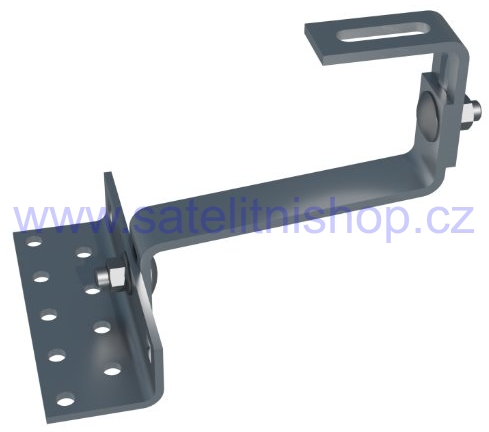

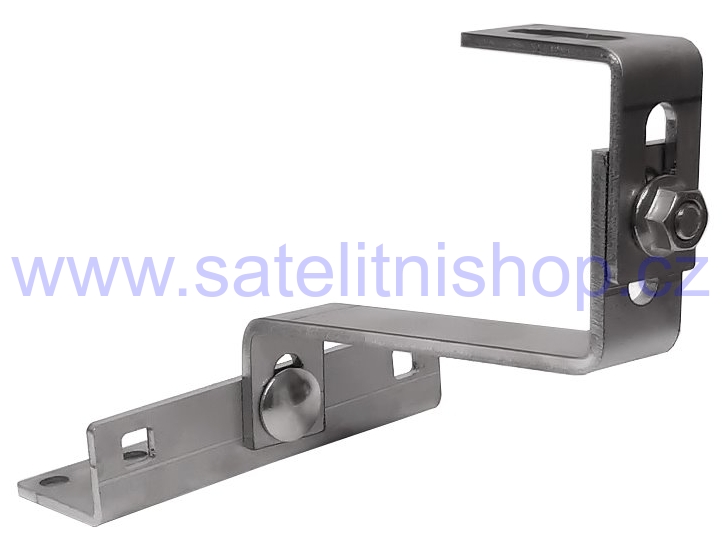

Střešní hák na taškovou střechu DC-L typ Vario 115, 3x regulace, nerez

Střešní hák na taškovou střechu DC-L typ Vario 115, 3x regulace, nerez

Nastavitelný střešní montážní držák pro upevnění fotovoltaických panelů na šikmé střechy pokryté keramickými a betonovými taškami. Všude tam, kde jsou standardní střešní držáky (nenastavitelné) příliš krátké.

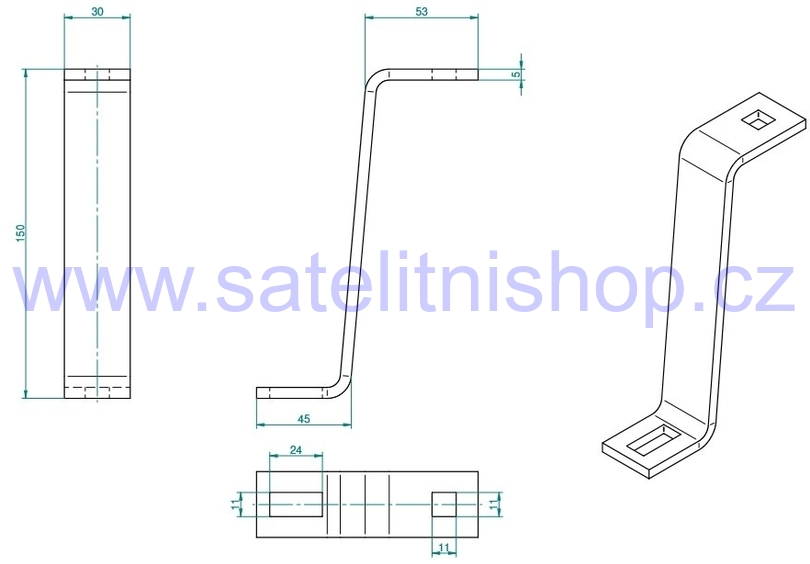

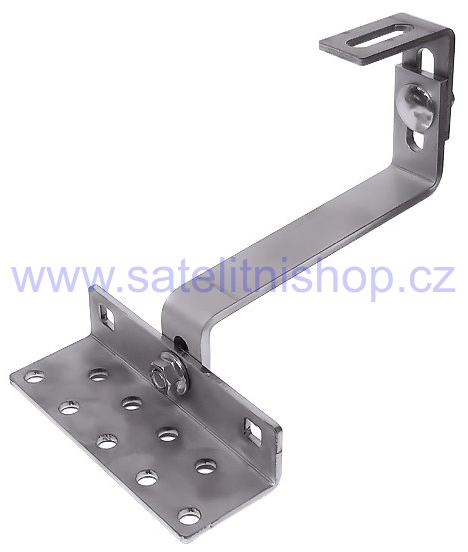

Střešní hák VARIO je nastavitelný, používá se, když jsou standardní střešní držáky příliš krátké, připevňuje se šrouby ke spodnímu kanálu profilu. Široký a vyřešený úhelník je vyroben z 4mm plechu, Zeta je vyrobena z ploché oceli 30x5mm.

Typ nerezové oceli (H17 1.4016) - odolnost proti korozi, ze které je výrobek vyroben, je vysoce odolný vůči nepříznivým podmínkám prostředí.

Výhody střešního háku

•  Rychlá a pohodlná instalace.
•  Mnoho dostupných délek držáků pro všechny střešní tašky na trhu.
•  Přizpůsobení pro zakřivené a staré střechy.
•  Vysoká odolnost proti korozi.

Využití držáku

Držák umožňuje vytvořit kompletní podpůrný systém pro libovolný počet fotovoltaických panelů na střeše pokryté taškami nebo betonem. Konstrukce držáku z nerezové oceli umožňuje jeho použití na místech vystavených povětrnostním vlivům.

Zvláštnost montážního háku

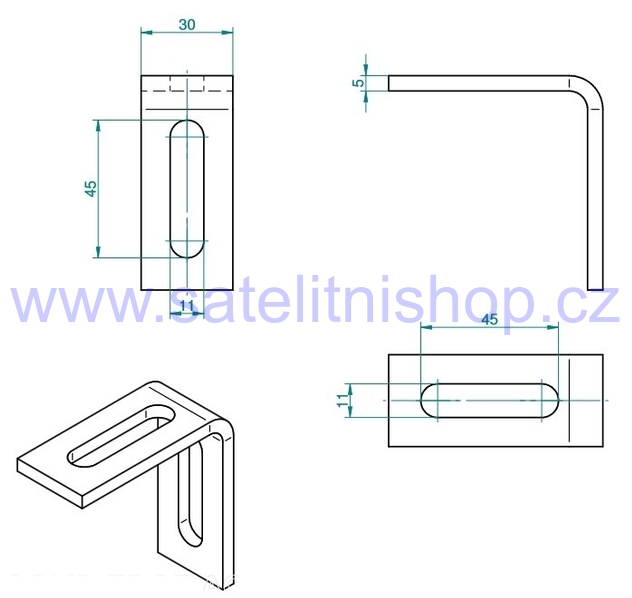

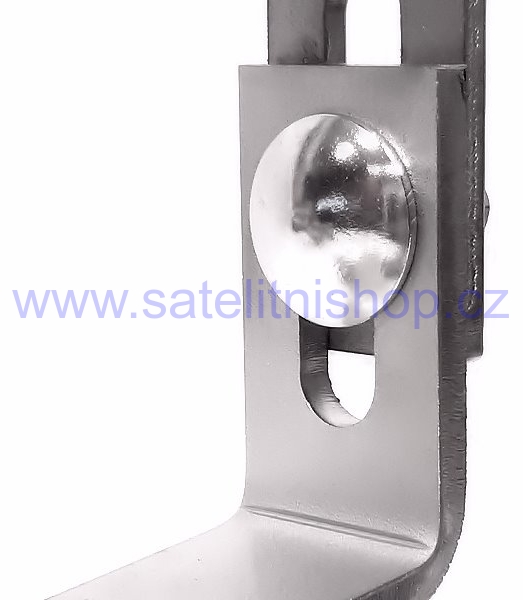

Dlouhý otvor střešního háku v horní nastavovací části měří 40 x 11 mm. Používá se pro připojení k hliníkovému profilu pomocí šroubu M10.

9 polohovatelných montážních otvorů na základní desce zajišťuje správné připevnění ke krokvím. Montážní držák nemusí být nutně namontován centrálně na krokve.

Je možná i alternativní instalace - flexibilní přizpůsobení polohy háku rozložení dlaždice.

Použití držáku

Určeno pro napojení hliníkových profilů na konstrukci šikmé střechy.

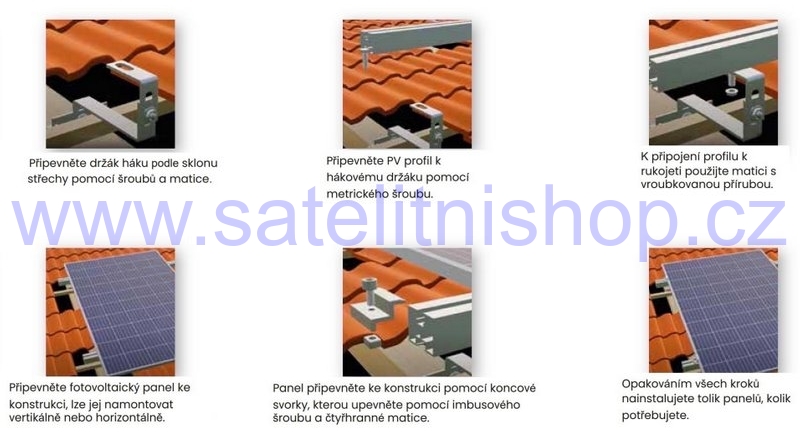

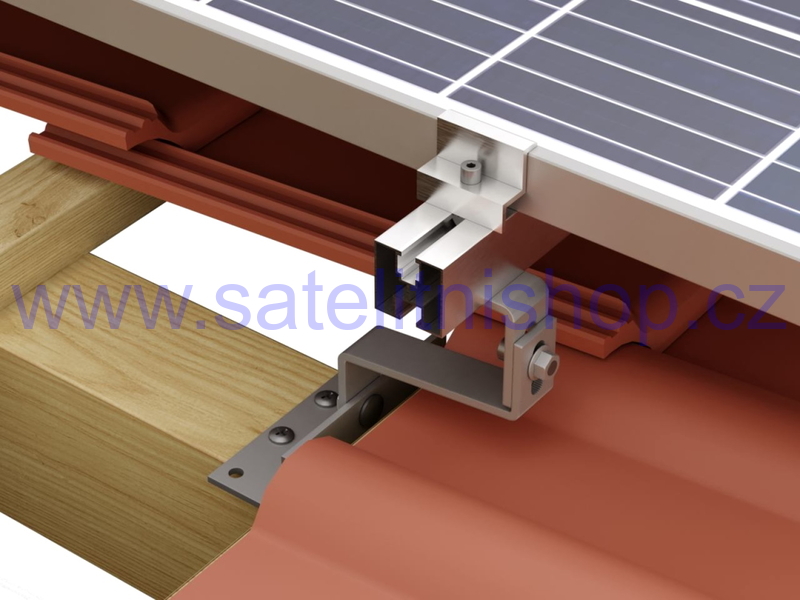

Montáž držáku umožňuje kompletní nosný systém připevnit k libovolnému počtu fotovoltaických panelů, vertikálně i horizontálně, na šikmou střechu pokrytou keramickými nebo betonovými taškami.

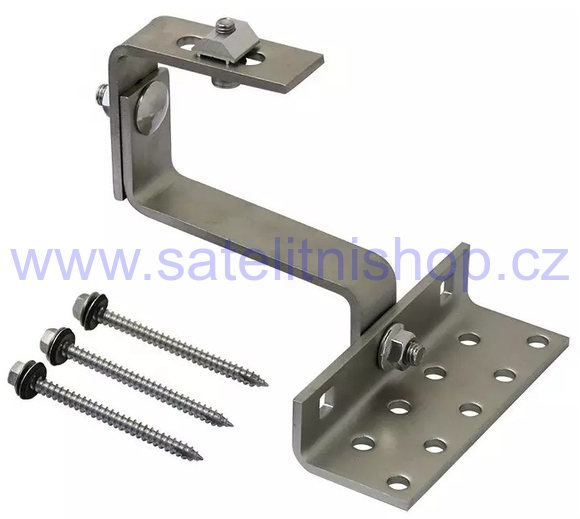

Obsah balení ja je na obrázku
1x Střešní hák
3x Vrut pro střešní háky
1x Šroub, M8x25, s profilem pro spojování držáků a lišt

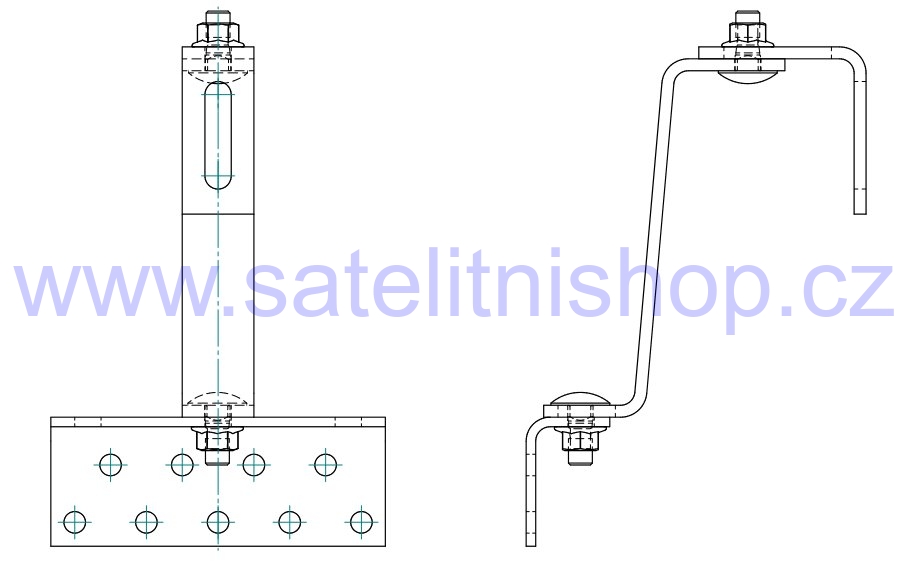

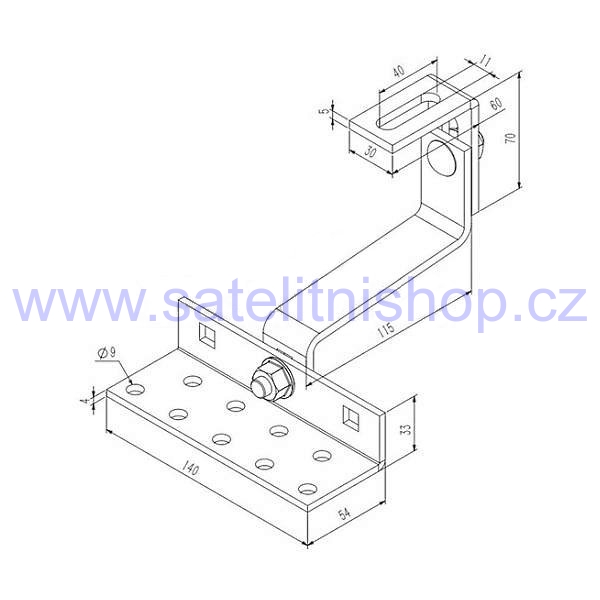

Technické specifikace

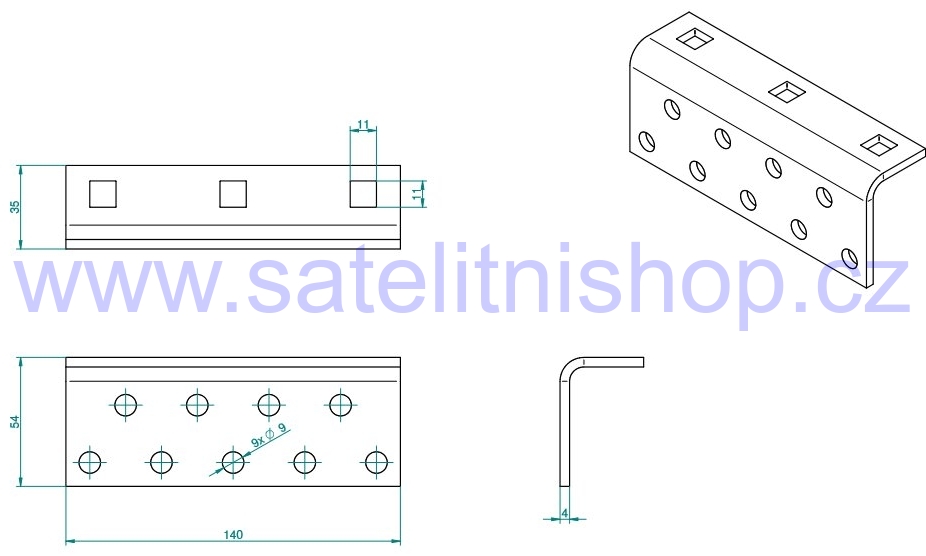

• Základna: 140 x 40 x 40 mm s 9 děrami o průměru 9 mm pro šroub M8
• Délka lišty mezi ohyby: 115 mm
• Výška nastavitelná: od 125 do 152 mm
• Materiál: nerezová ocel H17 (1.4016)
• Tlouštka: 5 mm
• Pevnost v tahu: Re=260 MPa
• Způsob montáže držáku: vertikální (svislá)
• Doporučená vzdálenost mezi konzolami: 0,8 - 1,2 m
