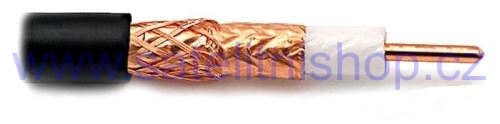

Koaxiální kabel Belden H1000 PE

Koaxiální kabel Belden H1000 PE

Koaxiální kabel 50 Ohm, černý, s nízkým útlumem, vhodný pro pásma do 2.4GHz. Dielektrikum PE pěna. Impedance 50 Ohm, útlum cca 24dB/100m/2.4GHz. Vnější průměr pláště 10.3 mm.

Parametry a specifikace:

Manufacturer   BELDEN
Wire type   coaxial
Wire series   H1000
Wave impedance   50?
Core structure   solid
Core type   Cu

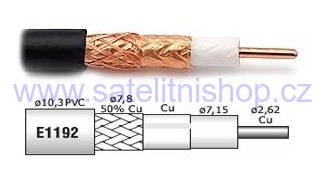

Shield structure   copper foil, Braid made of copper wires
Outer insulation material   PE
Insulation colour   black
Cable outside dimensions   O10.3mm
Operating temperature   -40...80°C
Resistance properties   to weather conditions
Cable application   outdoor

• Útlum:
10 MHz : 1.2 dB/100m
50 MHz : 2.8 dB/100m
100 MHz : 4 dB/100m
400 MHz : 8.4 dB/100m
800 MHz : 12.3 dB/100m
1000 MHz : 14 dB/100m
1350 MHz : 16.7 dB/100m
1750 MHz : 19.5 dB/100m
2150 MHz : 22.5 dB/100m
2400 MHz : 23.6 dB/100m

• Přenášený výkon při 7MHz W 3200
• Přenášený výkon při 28MHz W 1590
• Přenášený výkon při 50MHz W 1180
• Přenášený výkon při 100MHz W 820
• Přenášený výkon při 432MHz W 370
• Přenášený výkon při 800MHz W 265
• Přenášený výkon při 1296MHz W 200
• Přenášený výkon při 2320MHz W 145
• Přenášený výkon při 5000MHz W 90
• Provozní i skladovací teplota: -40°C..+80°C
